Como colocar sensor temperatura exterior num retrovisor manual

[Birdzinho85]

Boas pessoal

É o seguinte, actualmente estou a fazer uma alteração pequena no tablier na consola central, o meu Clio nao traz de origem o (relógio, temperatura, info do radio e etc) mais os respectivos plástico do mesmo.. então quero colocar com tudo de origem as peças no seu devido lugar e desmontei o tablier, pois o meu Clio é um fase 2, ja vinha com a ficha cinzenta para fazer ligação ao visor da consola central.. mas tou agora num impasse de como instalar o sensor se o meu retrovisor manual nao tem ou não parece ter nenhuma entrada como o de eletrico que já vem as fichas por dentro da forra da porta...

De acordo com um DIY do "henriqe" que fez, refiro neste link: http://www.renaultpt.com/index.php?topic=9861.0
diz que em relacao ao visor Tuner List e o Update List sao diferentes a ordem dos fios em relacao ao sensor temperatura exterior... e a pergunta é.. qual é a ordem dos fios de um Tuner List?

Alguem do forum que me possa dizer-me?

Agradecia desde ja que me tirassem esta duvida, uma vez que ando nisto e ja que voçes sao entendedores nestes assuntos mais detalhados, so me resta vos perguntar..

Cumps

[Xmarine]

Se nao me engano..ficha cinzenta, os fios 1 e 2. Verde e castanho.

Sent from my german saloon car with Quim Barreiros playing "Cabritinha" on the radio.

[Birdzinho85]

Ups!  Acho que nao usei as palavras certas ou nao expliquei bem, peço desculpa.. a minha duvida é, como instalar o sensor de um retrovisor manual (se é que se coloca o sensor la.. uma vez que tem o orifício por debaixo..) e passar o fio do sensor pela porta (de acordo com o DIY do "henriqe" diz que quem tem display Update List é diferente a "ordem" dos fios de um Tuner List...) a ordem quer ele dizer, por onde o fio passa ate a terminal ( onde localiza-se nas dobradiças da porta) e a duvida é mesmo essa...

Pelo que ja vi nos vossos DIY's, num retrovisor eletrico, o fio do sensor fica ligado da terminal do retrovisor e passa por debaixo da forra da porta e encaminha-se para o visor.. ja o retrovisor manual acho que é diferente... diz-me se tou errado e se possivel possam-me explicar melhor para entender..



[Xmarine]

É diferente apenas na ficha do display ( a propria ficha é diferente) e na da porta ( que também é um pouco diferente do fase 2 para o fase 3). Mas basta procurares, do lado do carro os fios verde e castanhl.O sitio por onde passam os fios... isso é igual ao litro desde que não interfiram com mais nada...
Até podes fazer como o Tony do Atrelado e passas os fios por fora da porta

Sent from my german saloon car with Quim Barreiros playing "Cabritinha" on the radio.

[Birdzinho85]

Entao a ver se entendi...  estás a dizer-me que em relacao a ficha cinzenta tenho que procurar os fios do sensor para puder ligar ao sensor directamente? Quanto a porta, pelo que dizes... parece que o facto de ser manual tem a sua desvantagem de nao haver qualquer local para colocar no orificio do retrovisor, sem ter que passar pelo lado de fora da porta?.. (lado de fora da porta nao gostava mesmo nada) nao ha mesmo hipotese de colocar o fio passando pela manete do espelho ou nao da?...

[Birdzinho85]

Aqui está os fios (verde e castanho) do sensor, quando tirei o tablier.. isto foi na fase de saber se o meu Clio tinha a cablagem para o display

[Xmarine]

Loool.... claro que há sitio. Nem percebeste que eu tava a gozar

Tens de desmontar o espelho

Sent from my german saloon car with Quim Barreiros playing "Cabritinha" on the radio.

[Birdzinho85]

Nao nao.. eu percebi que tavas a gozar mas ainda nem vi o DIY do membro que falaste" Tony do atrelado.."  ate enviei uma mensagem agora a dizer dos fios da ficha mas nao enviei a foto  esqueci-me.. hoje ao fim de um dia de trabalho ainda tou a mil a hora

Desmonto o espelho como dizes.. e o que faço a seguir?  Diz-me apenas os passos, para puder pôr em pratica (se possivel claro..)

[Birdzinho85]

Aqui está as tais fotos que esqueci-me de colocar...
Isto foi quando tirei o tablier pela 1a vez do meu Clio, pois antes era de um familiar meu e nunca foi retirado e estava uma lastima de pó mas la está a ficha cinzenta arrumadinha no seu lugar



E aqui está a ficha cinzenta

[Sls a GPL]

Se vais na conversa daquele gajo, estás feito

É simples, começa por arranjar dois fios que tenham comprimento suficiente para irem dessa ficha até ao espelho, arranjas maneira de eles passarem por detrás do tablier, até À ficha que vai para a porta. A solução mais facil será abrir um pouco mais os buracos dos terminais não utilizados da ficha (quer do lado do chassis, quer do lado da porta) por forma aos fios passarem por dentro da ficha.
Desforras a porta, pelo eixo do espelho, passas os fios até ficarem dentro da armação exterior dos espelhos, e colocas na ponta o sensor da temperatura.

Na ficha que liga ao visor, colocas uns terminais soldados aos fios e colocas na posição correcta.
Para passares os fios pelo eixo do espelho, julgo que fiz um DIY onde mostro como encaixar o eixo dos espelhos, quando se soltam. Apesar de serem espelhos eléctricos, o mecanismo de abrir e fechar o espelho deve ser semelhante aos manuais. Pelo menos ficas com uma ideia de como passar os fios para o espelho

[Birdzinho85]

Ahah é na boa!!

Vamos la ver como isto corre, nao tenho garagem, pois moro num prédio dos anos 60 mas tenho a sorte de realizar estas coisinhas numa garagem de um amigo meu...

Quanto a tua explicação e agradeço a tua atenção e disponibilidade de explicares-me como é, passo a passo pois ontem coloquei um tópico dos projectos que vou realizar e divulguei duvidas que tenho e ninguem disse nada  agradecia de coração, se me explicassem para nao estar a montar e desmontar de novo o tablier (tudo isto por causa de uma duvida em relacao a ficha vermelha do display para o radio...)

A duvida é.. o meu Clio nao tem a ficha vermelha e quero liga-la para que possa ser util os comandos do volante, mas tenho comigo o radio k7 Tuner List e eu pergunto.. tenho que comprar uma ficha vermelha para visualizar info do radio no display ou nao é preciso...?

[Sls a GPL]

O ideal é colocar as duvidas por temas e não misturar tudo num só topico. Tens uma ficha que vai do radio ao visor, sem essa ficha a informação do radio  não chega ao visor.
Como o tablier tira-se em 5 minutos, não desesperes se não recebes ajuda logo de imediato.
Assim que tiver tempo posso colocar o esquema eléctrico da ligação do radio para ajudar-te nessa tarefa

[Birdzinho85]

Tenho isso em conta rodinhas  sou como um comboio para falar, tenho que parar nas estações  obrigado pela mensagem

Se dizes que tenho que ter uma ficha que liga do radio ao visor, so se for uma ficha com a terminal de cor amarela.. será deste que falas?... nao vejo mais nenhum fio para alem de 2 terminais que ligam ao radio, a nao ser que esteja bem escondida lol.

[Birdzinho85]

Referes-te a esta ficha de cor amarelo?



So tenho estas fichas para o radio que estao visivelmente presentes, se nao for a tal ficha que falas... ou anda escondida ou nao tenho... mas se dizes que tenho é porque tenho

Aguardo pelo esquema eléctrico do radio, obrigado desde ja

[Sls a GPL]

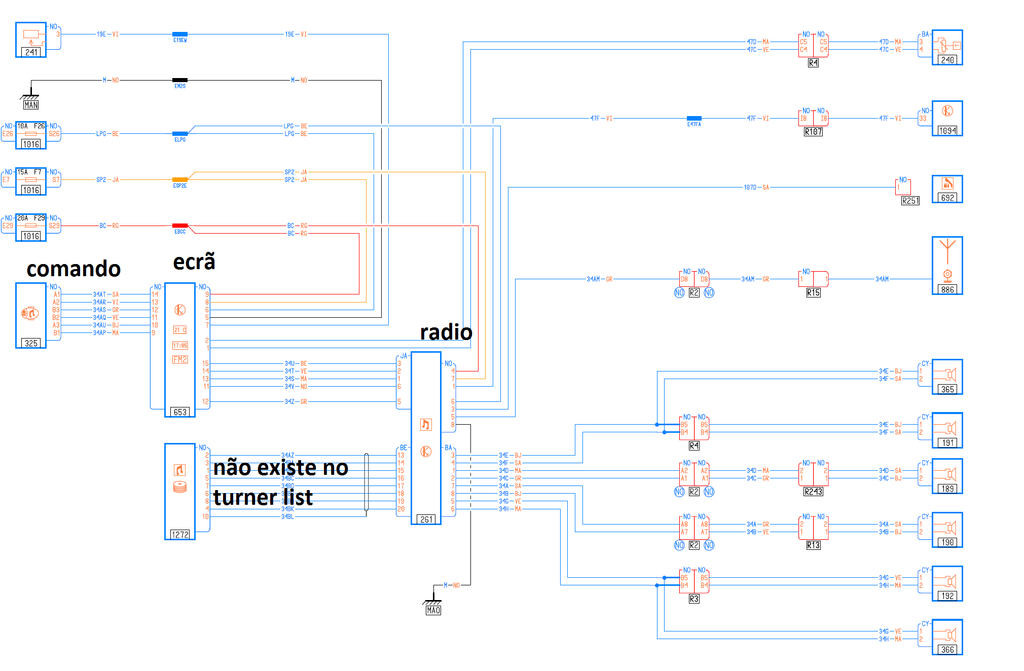

O esquema do radio deve ser este :


Confirma as fichas pelo numero de fios e pela indicação das cores

BA White JA Yellow RG Red
BE Blue MA Brown SA Salmon
BJ Beige NO Black VE Green
CY Crystal or White OR Orange VI Violet
GR Grey
